工作原理：

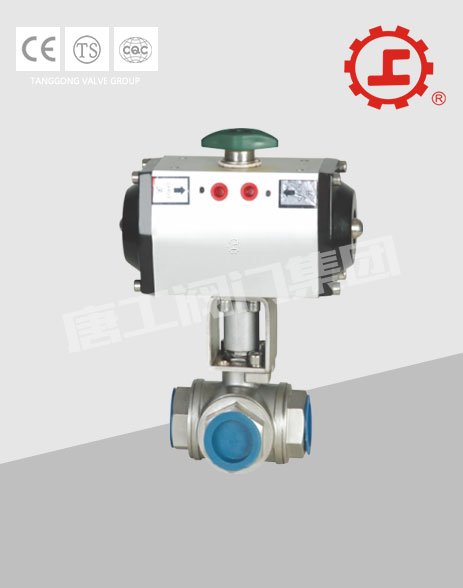

气动对夹球阀由意式对夹球阀和GT气动执行器组成，气动执行器分为双作用型气动执行器和单作用型气动执行器，通过电磁阀控制，实现球阀开关动作。气动球阀可实现智能化控制，快速开启或关闭管路，能有效的对管网进行控制和管理。
产品特点：
1、该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
2、采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
3、球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
主要技术参数：
☆阀内件
阀芯形式 | O型球体阀芯 |
流量特性 | 近似快开型 |
☆主要性能指标
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
允许压差(MPa) | ≤公称压力 | |||||||||||||
动作范围 | 0～90° | |||||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封为零泄露) | |||||||||||||
基本误差 | 带定位器：小于全行程的±2% | |||||||||||||
回差 | 带定位器：小于全行程的2% | |||||||||||||
☆主要性能规范
试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||
1.6 | 2.5 | 4.0 | 6.4 | 150 | 300 | 10K | 20K | |
强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 3.0 | 7.5 | 2.4 | 3.8 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 | 1.5 | 2.8 |
气密试验 | 0.5～0.7MPa | |||||||
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 |
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 |
A | |||||||||||
